الدليل الهندسي لتأسيس وصيانة شبكات السباكة والصرف للفلل والمباني

الدليل الهندسي الشامل لأصول تأسيس مواسير السباكة والصرف الصحي وفق الكود السعودي، حسابات الميول الدقيقة، مواصفات خامات UPVC و PPR، وطرق تفادي الانسدادات المزمنة.

فريق السباكة والتأسيس - اللوتس كلينمراجعة هندسية معتمدة - اللوتس كلين4 دقيقة

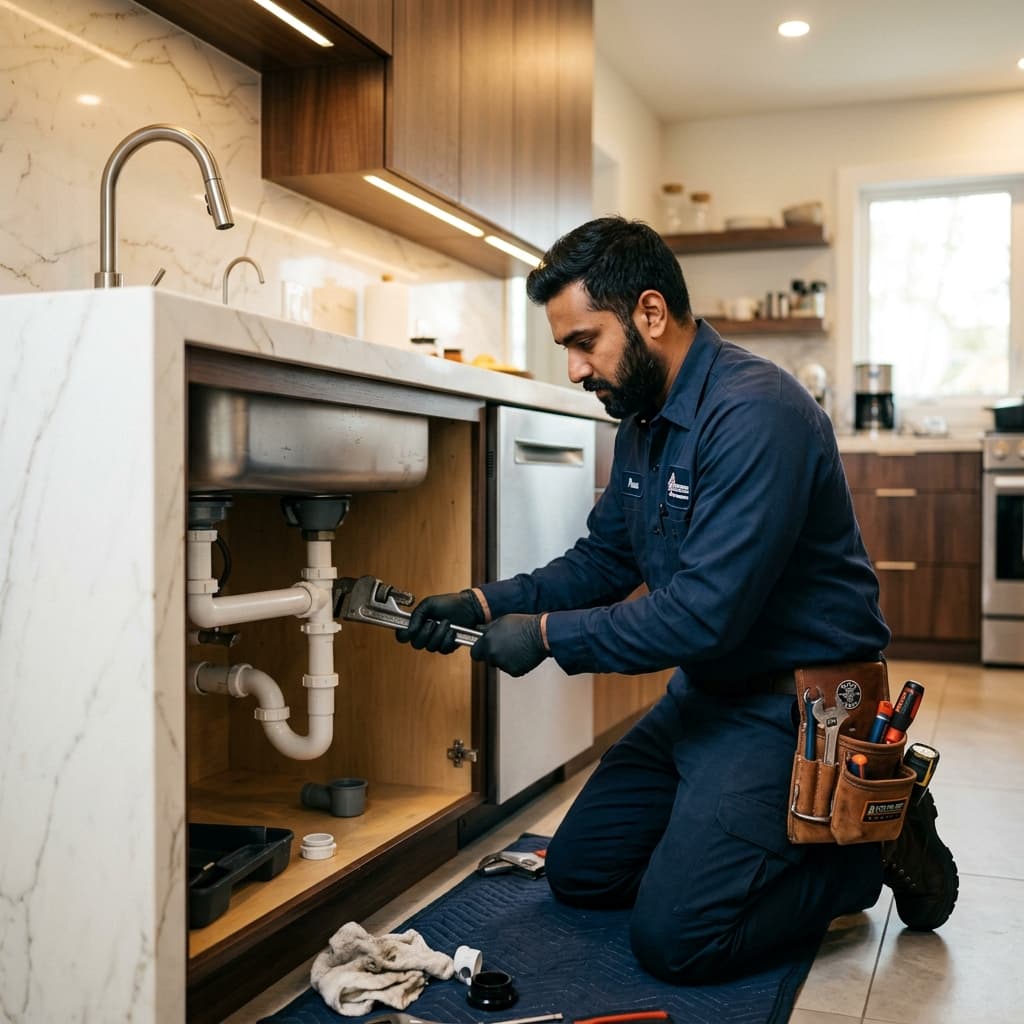

معايير تأسيس وصيانة شبكات السباكة والصرف الصحي للفلل
فهرس المحتويات

تعد شبكة السباكة والصرف الصحي بمثابة الشرايين الخفية لأي مبنى سكني أو تجاري. وفي حين يمكن تعديل أو صيانة تشطيبات الدهان أو الديكور بسهولة، فإن أي خطأ هندسي في مرحلة تأسيس مواسير الصرف المدفونة تحت صبات الخرسانة أو بلاط الأرضيات يعني حكماً مستمراً على المبنى بمشاكل التسربات الرطوبية، ارتداد الروائح الكريهة، والانسدادات المتكررة التي لا تنتهي إلا بالتكسير الباهظ.

في هذا الدليل الهندسي، نستعرض المعايير القياسية المعتمدة في كود البناء السعودي (SBC 701 الخاص بالتمديدات الصحية)، ونفصل الحسابات الهندسية للميول، أقطار المواسير، وطرق تركيب قطع الصرف لضمان شبكة انسيابية تعمل بكفاءة لعقود دون عوائق.


الحسابات الهندسية لميول مواسير الصرف: المعادلة الدقيقة لمنع تراكم الفضلات

واحدة من أكثر الأخطاء شيوعاً التي يرتكبها السباكون غير المؤهلين هي التهاون في ضبط "ميول انحدار المواسير" (Slope Gradient)، ويقع البعض في خطأين متناقضين كلاهما يؤدي للانسداد:

  1. نقص الميول (أقل من 1%): يؤدي لركود تدفق المياه داخل المواسير، فتبدأ الشحوم والدهون بالانفصال والتجمد على جدران الأنبوب السفلية.
  2. الميول المفرط (أكبر من 3%): خطأ شائع يظن فيه الفني أن زيادة الانحدار تزيد من سرعة التصريف! الحقيقة الفيزيائية هي أن المياه تجري بسرعة خاطفة وتترك الفضلات الصلبة والمناديل خلفها راكدة في قاع الأنبوب لأن سرعة الماء تصبح أعلى من قدرته على سحب الرواسب، مما يؤدي لانسداد تراكمي سريع.

المعيار المعتمد وفق الكود السعودي (SBC 701):

  • لمواسير قطر 2 بوصة و 3 بوصة (صفايات ومغاسل): نسبة الميل الإلزامية هي 2% (ما يعادل هبوط 2 سم لكل متر طولي).
  • لمواسير قطر 4 بوصة و 6 بوصة (كراسي المراحيض والخطوط الرئيسية): نسبة الميل المعتمدة هي 1% إلى 1.5% (ما يعادل هبوط 1 سم إلى 1.5 سم لكل متر طولي).
فني سباكة معتمد يقوم بتأسيس وربط شبكات الصرف والسباكة
فني سباكة معتمد يقوم بتأسيس وربط شبكات الصرف والسباكة

حظر كوع 90 درجة الحاد: القاعدة الذهبية لمسارات الصرف الأفقية

من المحرمات الهندسية الصارمة في تمديد خطوط الصرف الأفقية تركيب كوع بزاوية 90 درجة حادة (Short Radius 90° Elbow). هذا الكوع يخلق منطقة صدم هيدروليكي تصطدم بها الفضلات الورقية والكتل الدهنية فتفقد اندفاعها الحركي، وتتحول لنقطة تجمع وتكلس مستمر.

البديل الهندسي الإلزامي:

  • استخدام كوعين بزاوية 45 درجة (Double 45° Bends) مفصولين بقطعة ماسورة قصيرة لتأمين انحناء تدريجي سلس.
  • أو استخدام كوع 90 مفتوح ذو نصف قطر طويل (Long Sweep Bend) يسمح بمرور سوستة ومعدات التسليك مستقبلاً دون انحشار أو تكسير.

التوزيع الإلزامي لفتحات وطبّات التسليك (Cleanouts)

شبكة الصرف المصممة باحترافية هي التي تتيح الصيانة والتسليك دون الحاجة لفك الأحواض أو تكسير البلاط. يفرض الكود الهندسي توزيع فتحات الفحص والتسليك (Cleanout Access Points) في المواضع التالية:

  • عند قاعدة كل عمود صرف رأسي (Soil Stack Base).
  • في الخطوط الأفقية الطويلة: بمعدل طبّة تسليك كل 15 متراً كحد أقصى.
  • عند أي تغيير في اتجاه الخط يتجاوز 45 درجة.
  • قبل خروج خط الصرف الرئيسي من حدود المبنى متجهاً لغرفة التفتيش أو البيارة.
فحص شبكات وتمديدات مواسير الصرف بالأجهزة الإلكترونية لكشف العيوب
فحص شبكات وتمديدات مواسير الصرف بالأجهزة الإلكترونية لكشف العيوب

رداد المجاري (Backwater Valve): صمام الأمان ضد طفح الشوارع والقوارض

تركيب صمام عدم الرجوع (رداد الصرف) على الخط الرئيسي الخارج من المبنى هو استثمار وقائي يحمي المنزل من كوارث حقيقية:

  1. منع ارتداد مياه الأمطار والشبكة العمومية: عند هطول الأمطار الغزيرة وامتلاء شبكات تصريف السيول بالشارع، يغلق الصمام تلقائياً لمنع فيضان المياه الملوثة إلى داخل حمامات الطابق الأرضي والبدروم.
  2. حاجز ميكانيكي ضد القوارض والحشرات: يمنع الفئران وصراصير المجاري الأمريكية الكبيرة من التسلل من غرف التفتيش الخارجية لداخل صفايات المنازل.
تأسيس صفايات أرضية الحمام وعزل أرضيات السباكة لمنع التسريب
تأسيس صفايات أرضية الحمام وعزل أرضيات السباكة لمنع التسريب

مواصفات خامات السباكة: UPVC و PPR تحت المجهر

  • مواسير الصرف (UPVC): يجب اختيار المواسير البلاستيكية غير الملدنة المعتمدة طبقاً للمواصفة القياسية السعودية (SASO)، مع التأكد من سمك الجدار (Class 4 أو Class 5) القادر على تحمل ضغط الدفان وتغير درجات حرارة مياه الغسالات، مع استخدام غراء لحام كيميائي عالي الجودة والالتزام بفترة جفاف لا تقل عن ساعتين قبل إجراء اختبار ضغط المياه.
  • مواسير التغذية الحرارية (PPR): عند لحام شبكات المياه الحرارية الخضراء، يجب الالتزام الصارم بدرجة حرارة ماكينة اللحام المقررة عند 260 درجة مئوية (± 5°C). زيادة الحرارة تؤدي لصهر زائد يقلص القطر الداخلي للماسورة عند منطقة اللحام (Over-Fusion)، مما يقلل ضغط الماء المغذي للمنزل ويزيد احتمالية الترسبات الكلسية.
استخدام مواد العزل الإسمنتية والإيبوكسي لحماية مسارات مواسير الصرف
استخدام مواد العزل الإسمنتية والإيبوكسي لحماية مسارات مواسير الصرف

تأسيس وصيانة شبكات السباكة بأيدي مهندسين وفنيين معتمدين

سواء كنت تؤسس لفيلا سكنية جديدة، أو ترغب في تعديل خطوط السباكة القديمة وفحصها بالأجهزة الإلكترونية دون تكسير، فإن الالتزام بالمعايير الهندسية هو خط دفاعك الأول ضد مشاكل المستقبل.

لطلب فني سباكة معتمد أو فحص واختبار تمديدات الصرف والتغذية بالضمان، تواصل مباشرة مع فريق الصيانة المتخصص عبر الرقم الموحد: `0548137559`، أو تصفح خدماتنا في كافة مناطق المملكة:

مراجعة هندسية معتمدة - اللوتس كلين

كتب هذا الدليل فريق السباكة والتأسيس - اللوتس كلين اعتماداً على خبرة ميدانية تتجاوز 15 عاماً في خدمات المنازل بالمملكة، وراجعه فريقنا الفني قبل النشر.

تأسيس شبكات السباكة والصرف الصحيالكود السعودي للسباكةمواصفات مواسير UPVC و PPRميول مواسير الصرف الصحياختبار ضغط مواسير السباكة
شارك الدليلواتسابمنصة Xفيسبوك
جميع المقالات
صيانة الصرف الصحي للمطاعم ودليل تنظيف مصائد الشحومالسباكة والصرف الصحي
4 دقيقة

صيانة الصرف الصحي للمطاعم ودليل تنظيف مصائد الشحوم

الدليل التشغيلي الشامل لإدارة وصيانة شبكات الصرف الصحي للمطاعم والمطابخ التجارية، اشتراطات منصة بلدي لمصائد الشحوم، قاعدة الـ 25%، وبروتوكول الوقاية من الغرامات البلدية.

فريق الصرف الصحي التجاري - اللوتس كلين
تسليك المجاري بالضغط العالي وماكينات 200 بار بدون تكسيرالسباكة والصرف الصحي
9 دقائق

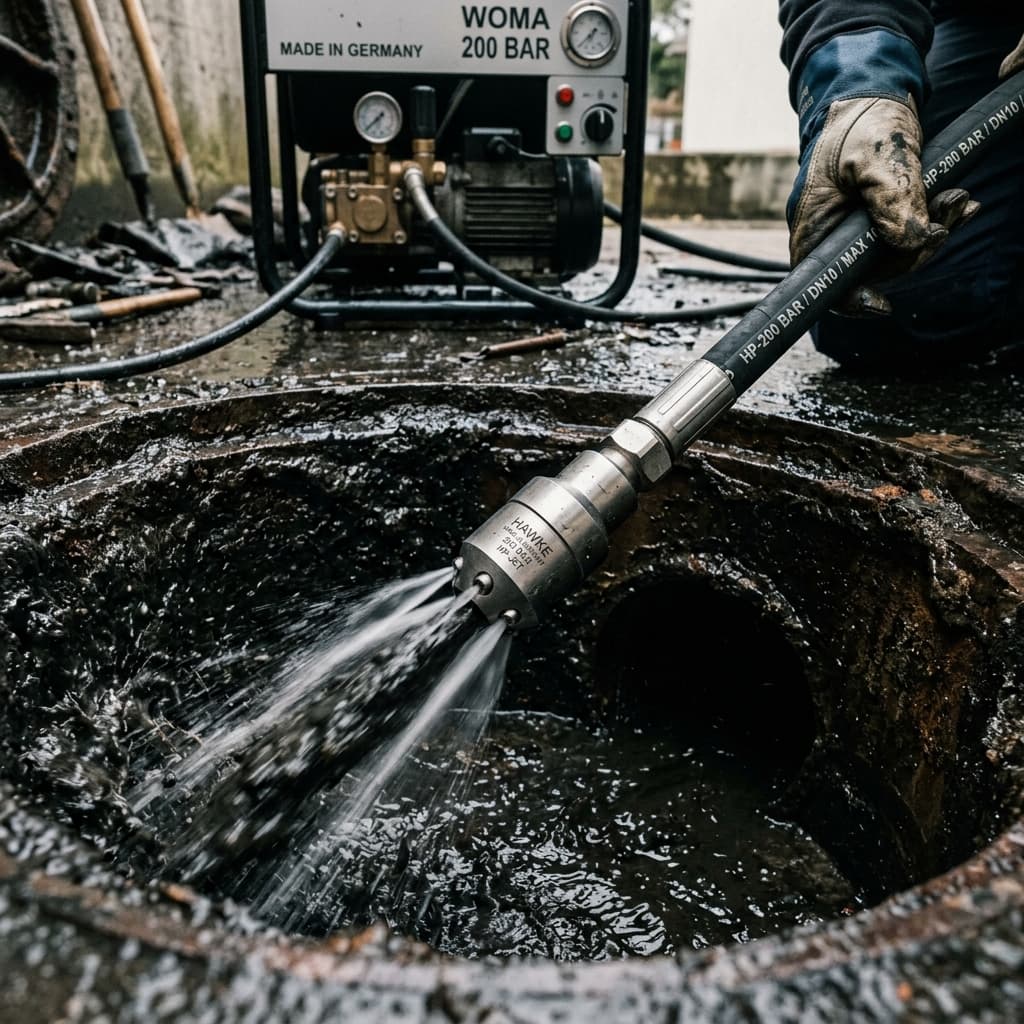

تسليك المجاري بالضغط العالي وماكينات 200 بار بدون تكسير

الدليل الهندسي الشامل لفتح انسدادات مواسير الصرف الصحي المعقدة باستخدام تقنيات ضخ المياه بالضغط العالي (الهيدروجيت) والسوستة الحلزونية الكهربائية بدون تكسير.

فريق السباكة والصيانة - اللوتس كلين
طريقة تفتيح مسام البيارة وغسيلها بالضغط المائي والأسيدالسباكة والصرف الصحي
5 دقيقة

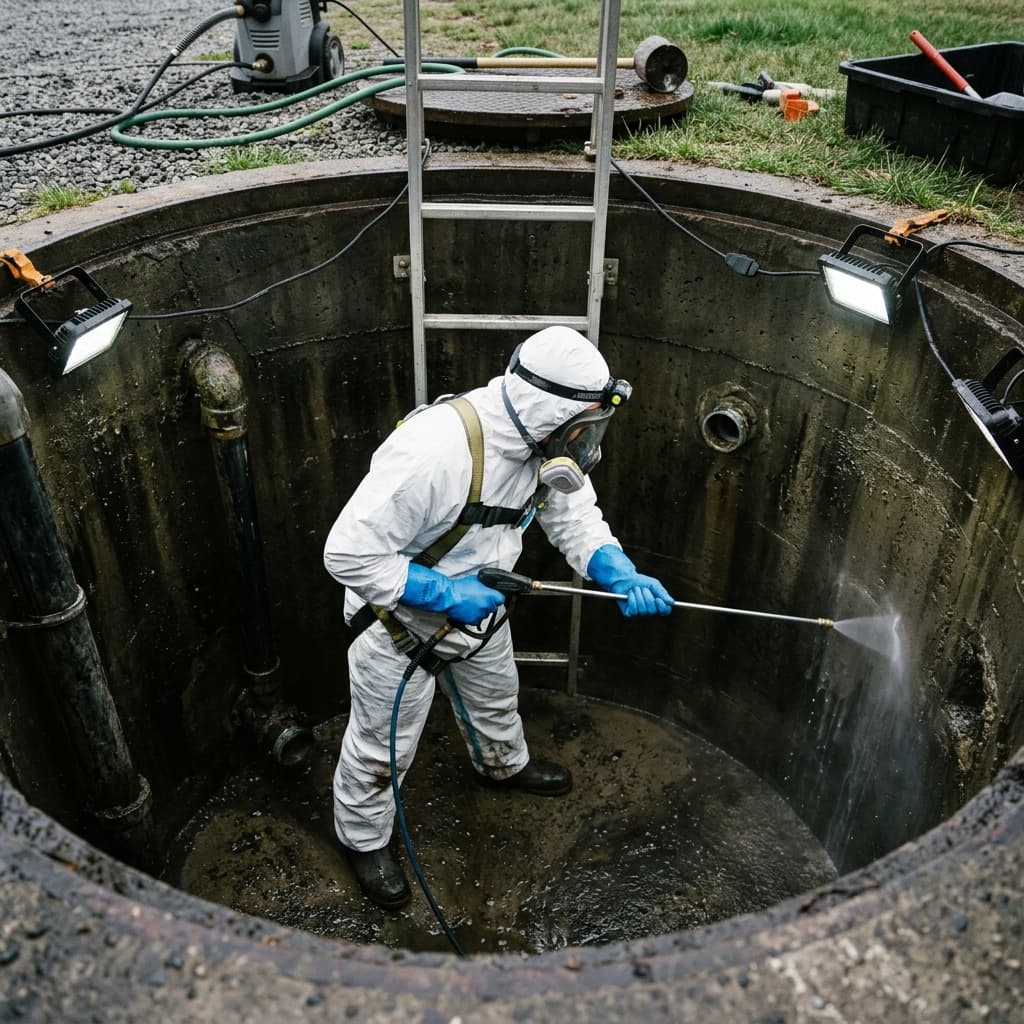

طريقة تفتيح مسام البيارة وغسيلها بالضغط المائي والأسيد
